B30 Bimetalické zakružované puzdrá
TECHNICKÉ DÁTA
Označenie klzného materiálu: | A10 | B10 | B22 | B30 |
Chemické zloženie: | AlSn20Cu1 | CuPb10Sn10 | CuPb22Sn4 | CuPb30 |
Medza pevnosti v ťahu: | 115-127 Mpa | 230-280 Mpa | 190-220 Mpa | 90-107 Mpa |
Ťažnosť: | 8 – 14 % | 2 – 4 % | 2,2 – 3 % | 2 – 3 % |
Max. zaťaženie pri statickom namáhaní: | 100 Mpa | 200 Mpa | 130 Mpa | 120 Mpa |
Max. zaťaženie pri dynamickom namáhaní: | 32 MPa | 120 MPa | 42 MPa | 40 MPa |
Max. prevádzková teplota: | 160°C | 250°C | 220°C | 160°C |
Zakružované bimetalické puzdrá sú určené pre pracovné podmienky s hydrodynamickým a obmedzeným mazaním na prenos rotačných alebo posuvných pohybov. Umožňujú zachytávať statické a dynamické radiálne sily.

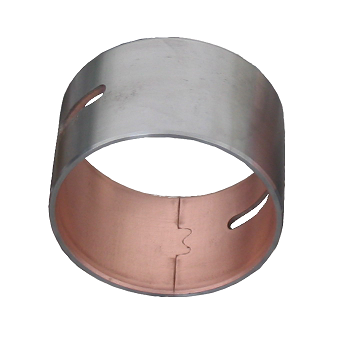

Vyrábajú sa z bimetalických pásov s rôznymi klznými materiálmi v tvare delených puzdier s medzerou medzi stykovými plochami vo voľnom stave. Puzdra v užších toleranciách sa vyrábajú so zámkami, ktoré pevne spájajú stykové plochy puzdra.
Klzný materiál B10, B22, B30 je na podkladovú oceľ naspekaný vo forme prášku a je zhutnený valcovaním. Má rovnomernú štruktúru a vyznačuje sa dobrými klznými vlastnosťami aj v podmienkach medzného trenia. Materiál A20 je na podkladovú oceľ nanesený plátovaním.

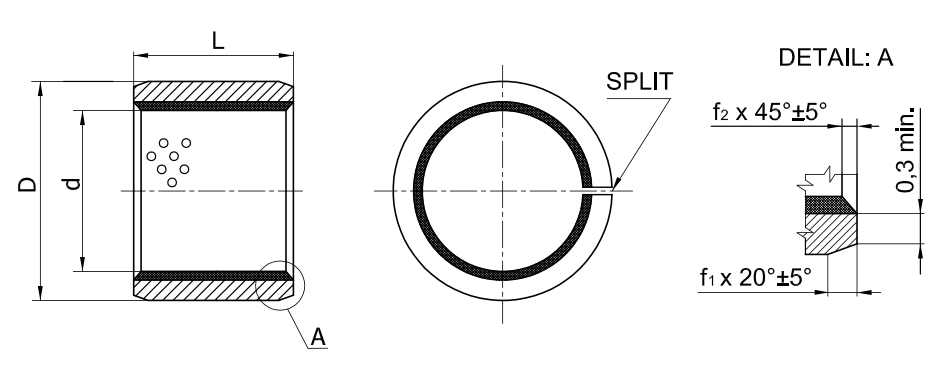

B30 Rozmery valcového puzdra
